Tiêu chuẩn lắp đặt cục nóng, cục lạnh điều hòa đúng cách và an toàn

1. Cấu tạo và nhiệm vụ của các thành phần trong điều hòa cục bộ

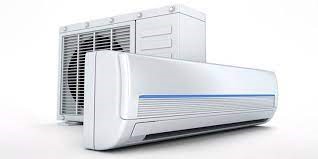

                     Trọn bộ điều hòa cục bộ                                        Ống dẫn gas (môi chất lạnh)

 Các bộ phận điều hòa được kết nối bởi đường ống đồng bên trong có môi chất lạnh. Môi chất được làm lạnh bằng việc đi qua van tiết lưu hoặc ống ruột gà có ma sát làm giảm áp suất đồng thời được làm lạnh.

– Môi chất lạnh (hay gas lạnh): chất tuần hoàn trong hệ thống lạnh, làm lạnh dựa vào quá trình chuyển hóa trạng thái vật lý của môi chất

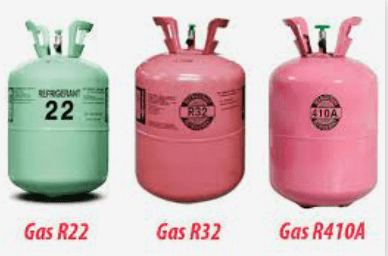

Các loại môi chất lạnh thông dụng

– Ống dẫn ga: dẫn môi chất lạnh tuần hoàn trong hệ thống giữa các thiết bị dàn lạnh, dàn nóng, máy nén, van tiết lưu,… Ống dẫn gas thường được làm bằng đồng, chịu được áp suất cao nhiệt độ cao, khó bị oxi hóa.

Ống đồng kèm bảo ôn

– Bảo ôn ống dẫn ga: tránh đọng sương đối với ống nhỏ và tỏa nhiệt gây cháy nổ đối với ống to. Bảo ôn cũng giúp bảo vệ đường ống dẫn ga khỏi tác động vật lý bên ngoài.

– Băng cuốn ống: được cuốn quanh ống sau khi đã được bọc bảo ôn. Đảm bảo cách ẩm cho bảo ôn, tránh bảo ôn bị ẩm mà giảm tác dụng cách nhiệt.

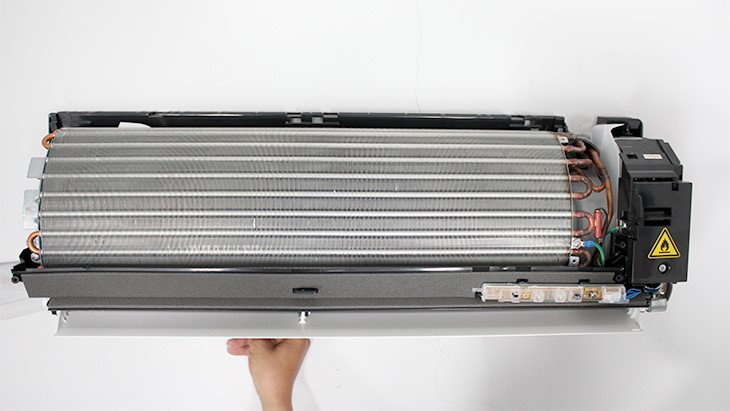

Dàn lạnh điều hòa cục bộ

– Dàn lạnh: gồm các ống đồng được uốn thành nhiều lớp và được đặt trong một dàn lá nhôm nhằm môi chất lạnh hấp thụ nhiệt phòng để mang ra bên ngoài. Dàn lạnh còn có quạt gió để quá trình trao đổi nhiệt tốt hơn, mặt nạ đảm bảo mĩ quan, lưới lọc nhằm lọc bụi, vi khuẩn, cánh đảo gió dọc và ngang giúp điều chỉnh hướng gió. Trên dàn lạnh cũng có bảng điều khiển để điều hành và kiểm soát toàn bộ hoạt động của điều hòa.

– Van tiết lưu: giảm áp suất và nhiệt độ của môi chất lạnh.

Máy nén (lốc máy lạnh): nén môi chất lạnh ở nhiệt độ thấp, áp suất thấp lên nhiệt độ cao, áp suất cao.

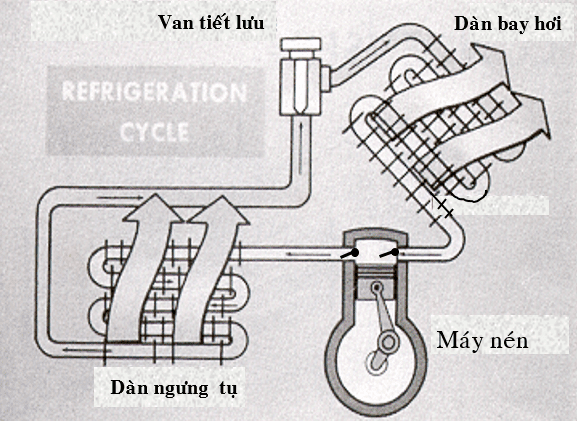

Quy trình hoạt động

– Tụ điện: có nhiệm vụ giúp máy nén khởi động dễ dàng.

– Dàn nóng: cấu tạo tương tự dàn lạnh, trao đổi nhiệt giữa môi chất nhiệt độ cao với môi trường bên ngoài. Với điều hòa dân dụng, van tiết lưu, máy nén và dàn nóng thường được lắp gọn vào một cục, gọi là cục nóng.

Dàn nóng điều hòa cục bộ

– Ống thoát nước ngưng : ống nhựa PVC, dẫn nước ngưng được đọng ở máng dàn lạnh được tạo ra bởi quá trình ngưng tụ hơi nước trong không khí ở dàn lạnh. Ống thoát nước ngưng đi trong nhà được bọc thêm bảo ôn để tránh đọng sương trên ống

Ống nước ngưng kèm bảo ôn

2. Tiêu chuẩn lắp đặt dàn lạnh điều hòa cục bộ

2.1 Yêu cầu đối với vị trí lắp đặt dàn lạnh điều hòa:

• Lắp cục lạnh lên tường thật chắc chắn và cân đối để tránh bị rung
• Luồng khí ra và vào không bị cản trở để khí có thể toả đều khắp phòng
•  Không lắp cục lạnh nơi có ánh nắng mặt trời trực tiếp chiếu vào
•  Lắp cục lạnh ở nơi có thể nối với cục nóng bên ngoài một cách dễ nhất
• Chiều cao cục lạnh nên cao tối thiểu là 2.5 m tính từ sàn và cách trần ít nhất là 50mm
•  Lắp cục lạnh ở nơi đường ống thoát nước có thể lắp đặt dễ dàng và tấm lọc khí có thể tháo ra để bảo dưỡng, lau chùi thường xuyên được.
•  Đường thoát nước ở cục lạnh phải dốc.

Các vị trí nên tránh khi lắp đặt dàn lạnh điều hòa trong nhà:

• Không gắn cục lạnh ở góc phòng :  Không khí lạnh sẽ không phân bổ đều phòng
•  Không lắp cục lạnh sát nền nhà : Đây là lỗi khá phổ biến, lắp theo cách này thì bạn sẽ thấy hiện tượng chân thì lạnh đầu thì nóng. Không khí nóng có xu hướng bốc lên cao, không khí lạnh chìm xuống dưới.
•  Không nên lắp cục lạnh trong nhà bếp : Môi trường không khí trong bếp thường có nhiều dầu mỡ, hơi muối….. nên dễ gây cho điều hòa bị nghẹt và rỉ sét. Để cho phòng ăn có không khí lạnh khi ăn bạn nên ngăn phòng bếp và phòng ăn nếu muốn sử dụng máy lạnh. Còn cách tốt nhất là phòng ăn nên dùng không khí tự nhiên là tốt nhất.

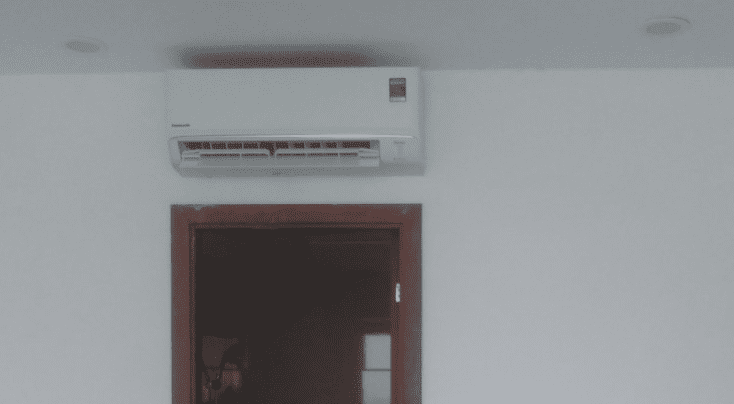

Dàn lạnh điều hòa cục bộ_trong nhà

2.2 Cách lắp đặt dàn lạnh điều hòa cục bộ

• Dàn lạnh được treo trên tường, cách trần khoảng 5 -10cm (với máy điều hòa treo tường). Tháo bộ giá đỡ được lắp ở sau dàn lạnh, dùng giá treo dàn lạnh định vị và đo kích thước lắp đặt, cân bằng giá treo bằng Đi vô, (lưu ý giá treo phải cân bằng nhưng tốt nhất nên để dốc phía ống thoát nước từ 0.5 tới 1mm để nước trong máng được thoát dễ dàng  hơn). Khi lấy dấu tiến hành khoan rồi bắt vít giá treo lên tường.
• Dùng tua vít tháo vỏ ốp bên ngoài dàn lạnh để đấu dây điện, dây tín hiệu theo hướng dẫn trong sách đi kèm.
• Nắn ống đồng cho phù hợp với lỗ khoan, tháo giắc co, dùng băng dính bịt kín 2 đầu lỗ, tránh bụi bẩn xâm nhập.
• Bọc bảo ôn, cuốn băng xi gồm ống nước, ống đồng, dây điện thành một khối luồn qua lỗ khoan đi ra ngoài.
• Đo khoảng cách từ giàn lạnh đến giàn nóng. Lưu ý khoảng cách từ dàn nóng tới dàn lạnh không được vượt quá giới hạn nhà sản xuất quy định .
• Loe ống đồng và kết nối ống với dàn lạnh.

3. Tiêu chuẩn lắp đặt cục nóng điều hòa cục bộ đúng cách và an toàn

3.1 Tiêu chuẩn lắp cục nóng điều hòa

Bạn thường nghe nói về việc nên lắp cục nóng điều hòa ở nơi thoáng mát nhưng lại ít người nói về những tiêu chuẩn lắp cục nóng điều hòa trên mái nhà cụ thể, chỉ cần thực hiện đúng những lưu ý dưới đây thì máy lạnh nhà bạn sẽ vận hành tốt hơn.

Không để trực tiếp cục nóng dưới đất: Các bộ phận nằm trong dàn nóng như block, quạt,… đều hoạt động với công suất cao nên sẽ có những rung động nhất định và tạo ra tiếng ồn, bạn nên chọn những góc tường để lắp đặt giá treo cố định.

Lắp cục nóng điều hòa thấp hơn dàn lạnh: Nếu vị trí lắp dàn nóng cao hơn dàn lạnh, gas sẽ bay hơi và đọng lại dầu có khả năng chảy ngược vào trong dàn lạnh, ảnh hưởng đến hoạt động của máy lạnh. Trong trường hợp, bạn bắt buộc phải đặt cục nóng cao hơn thì hãy kiểm tra xem thợ lắp máy lạnh có đặt thêm hệ thống bẫy dầu bằng cách uốn ống dẫn dầu thành hình chữ U để giữ và ngăn dầu chảy theo đường ống đến dàn lạnh mà không thể quay lại block máy lạnh.

Đảm bảo các thông số kỹ thuật khi lắp cục nóng điều hòa:

• Khoảng cách giữa cục nóng và cục lạnh từ 3 đến 7 mét ống, đường ống đồng nối dàn nóng và dàn lạnh không quá 8 mét.
• Cục nóng nằm cách tường ít nhất 10 cm, và cách tường đối diện ít nhất 60 cm để cục nóng giải nhiệt tốt nhất.
• Nếu muốn lắp bất kỳ thiết bị gì gần cục nóng thì bạn cần đảm bảo giữ một khoảng cách nhất định ở hai bên hông của máy ít nhất là 25 cm cho mỗi bên.

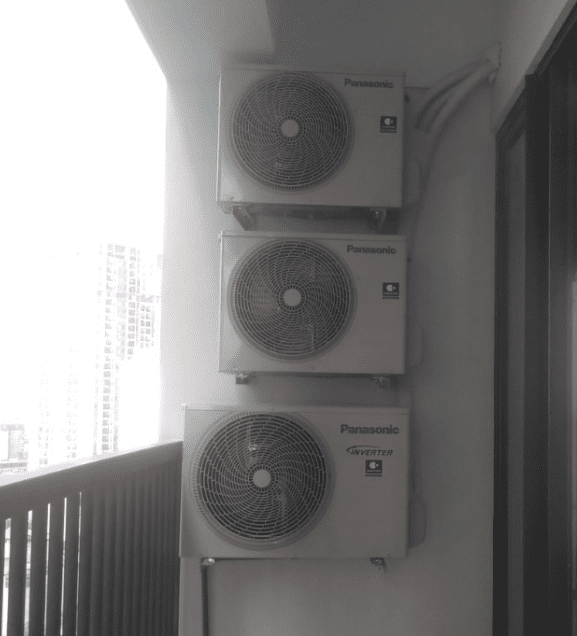

Dàn nóng điều hòa cục bộ_ Ngoài trời có mái che

3.2 Cách lắp cục nóng điều hòa đúng cách

Để lắp cục nóng đúng cách, bạn cần thực hiện theo các bước sau đây:

• Bước 1: Tính toán chiều cao lắp cục nóng phù hợp, không nên đặt cao hơn dàn lạnh.
• Bước 2: Đo khoảng cách giữa 2 hai chân máy và đánh dấu trên tường để khoan lắp giá treo
• Bước 3: Khoan và bắt vít để lắp cố định 2 thanh giá treo chữ L.
• Bước 4: Đặt máy lạnh lên giá, dùng bulong vặn thật chặt chân máy vào giá đỡ.
• Bước 5: Nối dây đồng với dàn nóng, dùng cờ-lê vặn thật chặt mối nối, và khóa lục giác để sít chặt van gas.
• Bước 6: Đấu nối điện cho dàn nóng và kiểm tra hoạt động của máy.
• Bước 7: Quấn cách nhiệt cho ống đồng nối van gas để đảm bảo máy không bị rò rỉ gas và nhiệt.
